智能压力变送器
工作原理
智能压力变送器 · 工作原理
= 传感元件(机电转换)+ 微处理器(数字补偿与通信),其"智能"体现在数字补偿、远程组态、自诊断三大能力。 数字补偿:内置温度传感器与静压传感器,对温漂、静压误差、非线性逐台进行数字化修正,这是其精度远超机械表的根本原因; 远程组态:通过 HART 手操器(如 475)或 AMS/PRM 设备管理软件,远程修改变送器量程、单位、阻尼、故障模式; 自诊断:回路完整性诊断、引压管堵塞检测、膜片状态监测,可在影响工艺前发出预警。
- 01
过程压力经高低压侧隔离膜片 + 灌充液(硅油/惰性油)传递至中心测量膜片;
- 02
测量膜片是张紧的弹性元件,最大位移仅 0.1mm(0.004 英寸),位移与压差成正比;
- 03
测量膜片与两侧固定电容极板构成差动电容,位移引起电容差值变化;
- 04
电子线路检测电容变化,经放大、A/D 转换送入微处理器;
结构组成
智能压力变送器 · 结构组成
过程侧(传感器模块)+ 电气侧(电子外壳),模块化设计,零部件互换性强。 测量本体:高低压容室(Coplanar 平面共面结构为 3051 特色,可直接装三阀组/五阀组); 隔离膜片:316L(标配)、哈氏合金 C276、蒙乃尔、钽、镀金蒙乃尔(氢气等场合); 灌充液:硅油(标准)、惰性油(氧气场合禁油)、高温硅油(法兰远传时介质温度 15~315℃); 过程连接:引压孔 1/4NPT(中心距 54mm)、接头 1/2NPT 或 M20×1.5;远传法兰式、投入式等。 输出:4~20mA 二线制(模拟 + HART
- 01
3051CD · 差压型(含流量、液位) · 配节流装置测流量、差压法液位
- 02
3051CG · 表压型 · 管道/容器压力
- 03
3051CA · 绝压型 · 真空系统、大气压补偿场合
- 04
3051L · 液位型(法兰直装) · 卫生/高粘介质液位
应用领域
智能压力变送器 · 应用领域
结合智能压力变送器的技术资料,按介质、测量任务和安装环境确认适用配置。完整说明中可查看相关技术章节。
- 01
石油化工 · 精馏塔差压、反应釜压力、管道流量(配孔板/V锥)、储罐液位(差压/法兰液位型)
- 02
电力 · 主蒸汽/给水压力、凝汽器真空(绝压型)、风烟系统差压
- 03
天然气/油气 · 长输管线压力、贸易交接流量计量(多变量变送器)、井口高压(32MPa 以上高静压型)
- 04
水处理 · 泵出口压力、滤池差压(堵塞判断)、曝气流量
选型指南
智能压力变送器 · 选型指南

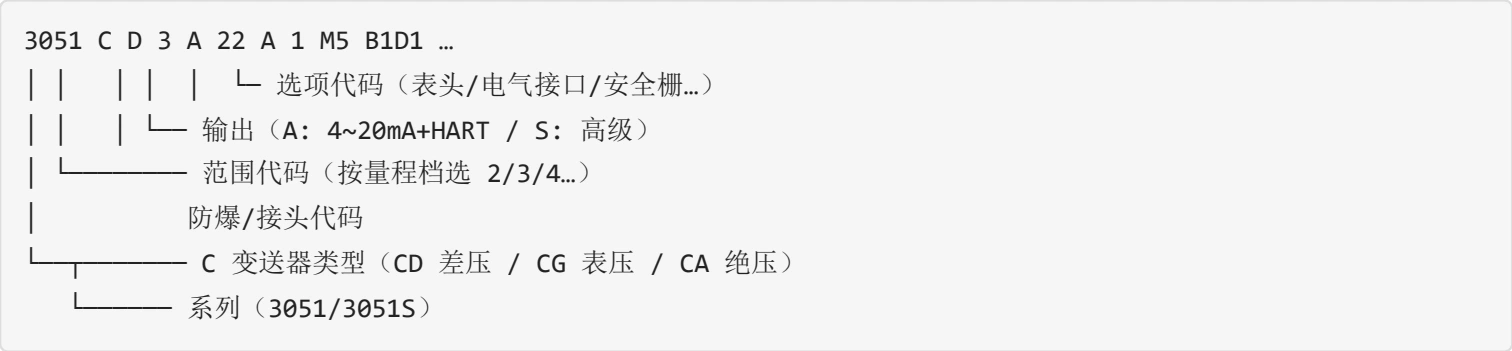

量程比尽量控制在 10:1 以内以保证最高精度档;确需宽覆盖时核算降级后精度是否满足; 差压流量型:按节流装置最大差压的 1.5 倍左右选档,兼顾小流量分辨力; 迁移应用(如液柱静压):算清正/负迁移量,不超过 500%/600% 限值。 │ │ │ └── 输出(A: 4~20mA+HART / S: 高级) │防爆/接头代码└──┬─────── C 变送器类型(CD 差压 / CG 表压 / CA 绝压) (横河 EJA-E 系列按 EJA110A-ELS-LA-22NA 型式编号,逻辑类似:基本规格-接液-
