旋进旋涡流量计

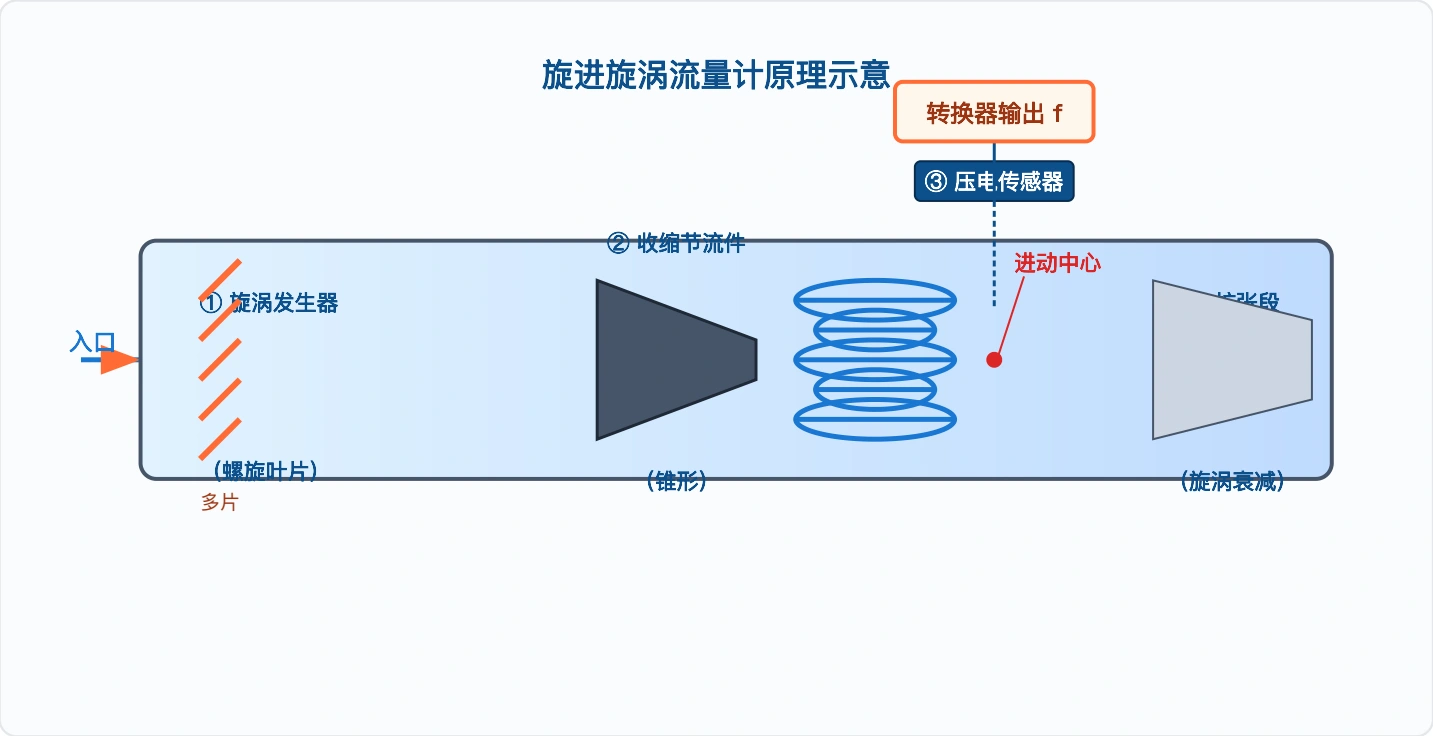

工作原理
旋进旋涡流量计 · 工作原理
被强制旋转,形成一股围绕管道轴线高速旋转的「强迫旋涡收缩节流件(锥形或翼形) 流」;然后这股旋涡流经过管道中部的时,由于节流作用使旋进动中心涡中心发生偏移,不再与管道几何轴线重合,而是绕某个做螺旋状的进动(公转),形成「进动旋涡」。 Q ≈ K' · (P/√T) · f (气体工况修正:P 为绝对压力,T 为绝对温度) 与涡街流量计不同进动旋涡的频率f与体积流量Q成正比,测得频率即可换算出流量。 :涡街是柱体下游产生的两列交替脱落的卡门涡街;旋进旋涡则是单股旋涡绕轴线做螺旋进动,物理图像与信号特征完全不同。 转换

结构组成
旋进旋涡流量计 · 结构组成
主体管段 转换器旋进旋涡流量计由与两部分组成。主体管段内含旋涡发生器、节流件、扩张段及压电传感器;转换器位于管段上方或侧方,内置放大电路、CPU、显示与输出模块。 ⑤ 压电④ 进动旋涡测量段 信号线①法兰②螺旋叶片组⑦法兰⑥ 扩张段③ 收缩节流件转换器(主机) LCD 显示 · CPU · 4-20mARS485 · 脉冲 · 温度压力补偿主要部件放大压电信号、整形计数、显示瞬时与累积流量、内置温压补偿(气体工况)、输⑦ 转换器(主机)
- 01
② 螺旋叶片组(旋 涡发生器) · 核心部件,由多片左旋或右旋叶片按一定导叶角排列;强制流体产生强烈绕轴旋转
- 02
④ 进动旋涡测量段 · 节流件下游的等径直管段,进动旋涡在此形成稳定的螺旋运动
- 03
⑥ 扩张段 · 出口侧的渐扩段,使旋涡衰减消散,避免下游扰动回流影响测量
应用领域
旋进旋涡流量计 · 应用领域
结合旋进旋涡流量计的技术资料,按介质、测量任务和安装环境确认适用配置。完整说明中可查看相关技术章节。
- 01
⛽ 天然气贸易计量 城市燃气门站、工商 业用户燃气计量(与
- 02
💨 压缩空气 工厂压缩空气总管、 车间用气计量、能耗
- 03
🔥 蒸汽计量 饱和蒸汽、过热蒸汽 (需带温压补偿)
- 04
🏭 工业气体 氮气、氧气、氩气、 二氧化碳等工业气体
选型指南
旋进旋涡流量计 · 选型指南
选型五步法① 与涡街流量计的关键差异氮气/氧气/氩气标准型禁油脱脂处理(氧气) 压缩空气能耗考核标况换算温压补偿型主机⑤ 输出与通讯选型必须配温压补偿液体建议优先选电磁或涡轮;②气体应用才能获得标况体积流量;③含尘气体需前置除尘,避免叶片磨损;④ 大管径(> DN200)需求请改用涡街或超声。 © 2026 流量计技术总结 · 旋进旋涡流量计(Swirl Vortex / Vortex Precession Flowmeter) · 共 6 章
- 01
1 明确介质 气体(主) 或低粘度液体
- 02
2 确定口径 DN15~DN200 按流量估算
- 03
3 选定压力等级 PN16~PN64 依工况压力
- 04
4 决定补偿方式 温压补偿型 或简易型
