不锈钢真空压力表
工作原理
不锈钢真空压力表 · 工作原理
基于弹簧管(波登管)弹性变形原理工作,与普通压力表同源,差异在于量程覆盖负压区间及材质防腐。 弹簧管为一根椭圆截面的 C 形弯管,一端固定在接头(基座)上,另一端(自由端)密封; 当管内压力低于大气压(真空)时,管内外的压差使椭圆截面趋向变扁,C 形弯管的曲率半径增大,自由端向内位移; 自由端位移经拉杆—扇形齿轮—中心齿轮机构放大,带动指针在度盘上偏转指示。 纯真空表(Z)度盘按0 → -0.1MPa 方向刻度(0 位常在右侧),1 个标准大气压对应极限真空
- 01
0.1MPa;联程表(YZ)度盘零点居中:零点左侧(或右侧)为负压区(0~-0.1MPa),另一侧为正压区(0~+0.06 至 +2.4MPa),指针可双向偏转;部分产品真空区与压力区采用不同底色色标(如压力区白底黑字、真空区浅蓝底红字),现场辨识效
- 02
量程 · 0~0.1 至 0~160MPa · -0.1~0MPa · -0.1~+0.06 至 -0.1~+2.4MPa
- 03
指针动作 · 单向(正压) · 单向(负压) · 双向(正负压)
- 04
零位 · 度盘边缘 · 度盘边缘 · 度盘中部
结构组成
不锈钢真空压力表 · 结构组成
接头:不锈钢材质(304/316),Φ60 为 M14×1.5,Φ100 及以上为 M20×1.5; 弹簧管(波登管):316L 不锈钢,氩弧焊/激光焊接;低量程(≤1MPa)用 C 型管,联程高压段同系列; 拉杆 + 扇形齿轮—中心齿轮机芯,不锈钢或铜合金机芯(不锈钢型为全钢机芯); 安装形式:径向直接安装式、轴向(Z)、带后边(TQ)、带前边(ZT)、凸装式、嵌装式等。
- 01
Z-60/100/150 · 普通材质纯真空表
- 02
YZ-60/100/150/200/250 · 普通材质压力真空联程表
- 03
YZB / YZ-100B · 不锈钢压力真空联程表
- 04
YTFZ-100H/150H · 全不锈钢耐震压力真空表(充油,H 表耐震)
应用领域
不锈钢真空压力表 · 应用领域
结合不锈钢真空压力表的技术资料,按介质、测量任务和安装环境确认适用配置。完整说明中可查看相关技术章节。
- 01
真空泵/罗茨泵 · 泵入口真空度监测 · -0.1~0MPa(Z/YZ)
- 02
化工蒸馏/蒸发 · 减压蒸馏系统负压监控 · -0.1~+0.06/0.15MPa
- 03
制药/食品 · 真空干燥、真空灌装、杀菌釜 · -0.1~0 / -0.1~+0.3MPa
- 04
暖通制冷 · 冷冻水/冷却水泵进出口、机组真空 · -0.1~+0.5/0.9MPa
选型指南
不锈钢真空压力表 · 选型指南

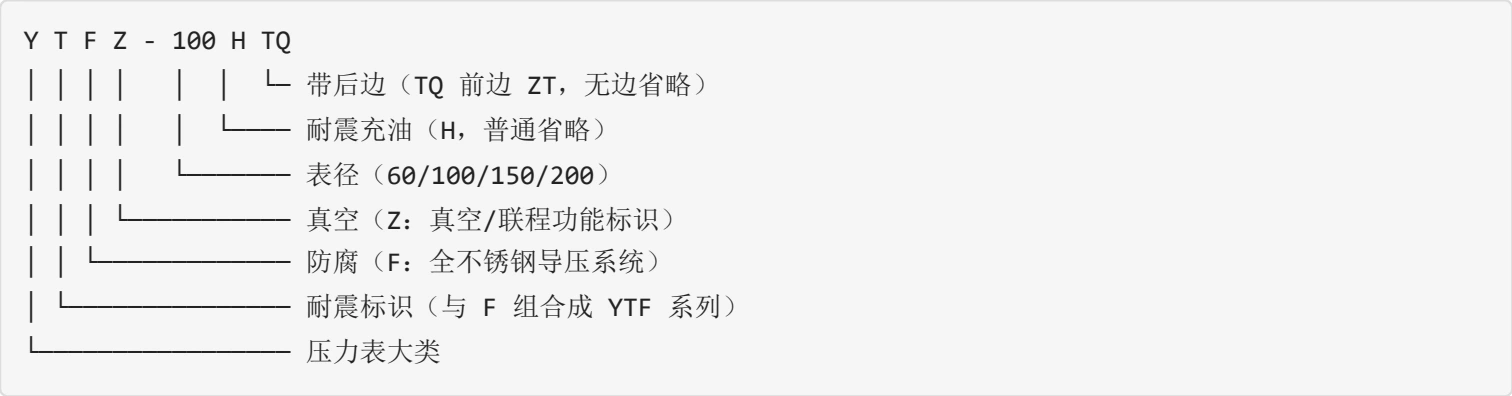

交变工况:正压段上限按最大正压的 1.5 倍选档,并确认负压段完整覆盖(联程表负压段固定为 示例:真空干燥箱真空 -0.09MPa、破空充氮至 +0.05MPa → 选 -0.1~+0.15MPa(正压工作点 33%,负压段全覆盖)。 Y T F Z - 100 H TQ│ │ │ │ │ │ └─ 带后边(TQ 前边 ZT,无边省略) │ └─────────────── 耐震标识(与 F 组合成 YTF 系列)
