不锈钢膜盒压力表
工作原理
不锈钢膜盒压力表 · 工作原理
采用波纹膜盒作为测量微小压力的敏感元件,属于弹性式压力表中与弹簧管(波登管)并列的另一技术路线,专攻微压/负压量程。 当被测介质的压力(或负压)作用于膜盒内腔时,膜盒自由端产生相应的弹性变形(位移),此位移经拨杆机构带动齿轮传动机构放大后,由固定于齿轮轴上的指针在度盘上指示出被测压力值。 膜盒由两片圆形波纹膜片沿周边焊接(不锈钢型采用等离子焊/激光焊)而成:内腔密封并抽成真空或充入特定气体; 波纹结构使膜片在轴向具有极低的刚度,极小的压力即可产生较大的轴向位移(灵敏度远高于弹簧管); 单个膜盒位移量不足时,可采用多
- 01
适用量程 · 0.1MPa(100kPa)~ 160MPa · 0.25kPa ~ 100kPa
- 02
位移灵敏度 · 低(需机芯大放大比) · 高(微小压力即有显著位移)
- 03
过压能力 · 较强 · 弱(超压易永久变形)
- 04
适用介质 · 气体、液体 · 仅限气体(微压场合)
结构组成
不锈钢膜盒压力表 · 结构组成
接头:普通型为黄铜 HPb59-1;不锈钢防腐型为 SUS316,22mm 四方,螺纹 M20×1.5(可定制); 膜盒(敏感元件):普通型为锡青铜 QSn6.5-0.1 双金属膜盒、锡焊接;不锈钢防腐型为 SUS316 双片膜盒,等离子焊/激光焊接,耐腐蚀性与焊缝可靠性显著提升。 齿轮传动机构(机芯):普通型为铜合金机芯,防腐型为不锈钢机芯,对微小角位移进行机械放大。 微动调零装置:多数型号标配(位于表盘外部),可在现场方便地调整仪表零位——膜盒类仪表因温度漂移和蠕变,零位调整是日常维护常规操作。 普通型(YE)
- 01
基型 · YE-60/100/150 · 铜合金导压系统 + 钢壳喷塑,测量对铜合金不腐蚀的气体微压
- 02
防腐型 · YEF-100/160 · 全不锈钢(316 接头/膜盒 + 304 壳体),耐腐蚀要求高的场合
- 03
膜盒不锈钢型 · YTFE-60~150 · 导压系统及外壳均采用 1Cr18Ni9 不锈钢
- 04
派生 · YEF-100-B/Z-B · 径向/轴向变体,量程至 ±30kPa、60kPa
应用领域
不锈钢膜盒压力表 · 应用领域
结合不锈钢膜盒压力表的技术资料,按介质、测量任务和安装环境确认适用配置。完整说明中可查看相关技术章节。
- 01
锅炉/燃烧装置 · 炉膛负压监测、送风风压 · -0.4~0、0~2.5kPa
- 02
暖通空调(HVAC) · 风管静压、过滤器压差指示 · 0~1.6/2.5kPa
- 03
燃气系统 · 燃气管道微压、调压 monitoring · 0~6/10kPa
- 04
通风除尘 · 风机风压、除尘器阻力 · 0~4~16kPa
选型指南
不锈钢膜盒压力表 · 选型指南

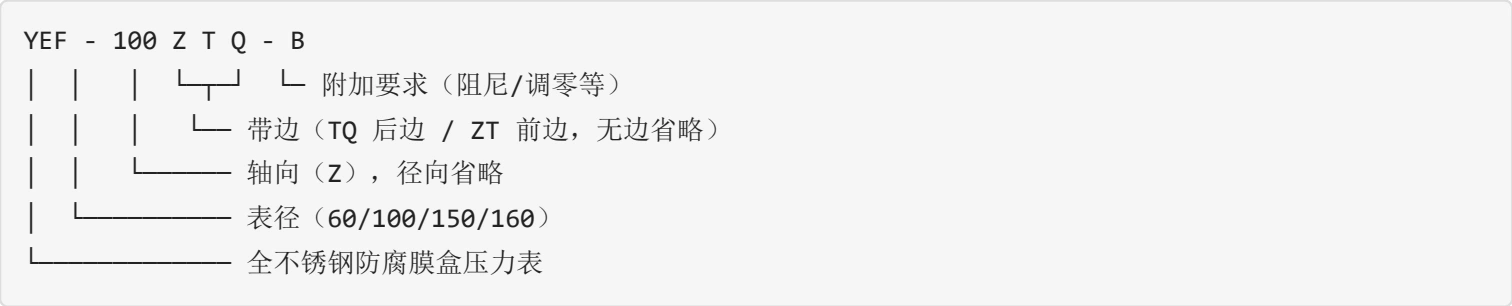

过压保护是第一原则:膜盒过压能力弱,波动工况量程须上浮一档,必要时串接缓冲/限压装置; 示例:炉膛负压正常 -200Pa、波动至 -600Pa → 选 -1.6~0kPa 或 -2~+2kPa 联程(工作点约满量程12%~37%,且留过压余量)。 YEF - 100 Z T Q - B│ │ │ └─┬─┘ └─ 附加要求(阻尼/调零等) │ │ └────── 轴向(Z),径向省略│ └────────── 表径(60/100/150/160)
